Podrobný popis

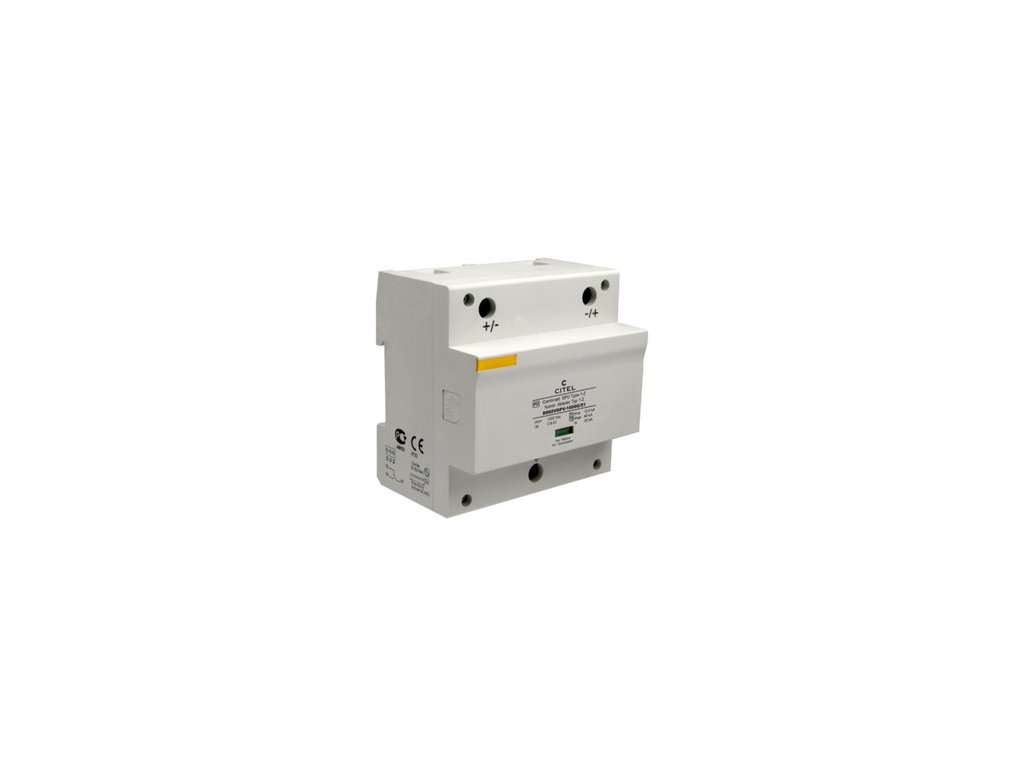

Zvodič bleskových prúdov a prepätie radu DS60VGPV je zvodič impulzných (bleskových) prúdov. Bol špeciálne vyvinutý na ochranu fotovoltaických zariadení a je k dispozícii pre prevádzkové napätie 500 a 1000 V DC.

Zvodič DS60VGPV je kombinovaný zvodič typu 1 a 2 v prevedení ako monoblok s impulzným bleskovým prúdom 12,5 kA na pól (vlna 10/350 µs), ktorý predstavuje bezpečnú ochranu proti blízkym aj priamym úderom blesku Zvodič obsahuje osvedčenú ochranu typu G plynom plneným iskriskom (GSG) a vysokovýkonné varistory v zapojení do Y. Špeciálny vývoj a zapojenie jednotlivých komponentov umožňuje bezchybné meranie izolačného odporu a výrazne predlžuje životnosť zvodiča, pretože nevznikajú žiadne priepustné ani prevádzkové prúdy.

Zvodič DS60VGPV je štandardne vybavený diaľkovou signalizáciou stavu ochrany. Vďaka galvanickému oddeleniu je zvodič DS60VGPV vhodný aj pre aplikácie s fotovoltaickými panelmi na báze tenkých vrstiev.

• Kombinovaný zvodič prepätia typu 1+2 na báze plynom plneného iskriska
• 10-ročná záruka
• Impulzný zvodový prúd na pól: Iimp=12,5kA (10/350 µs)
• Dvojnásobne istené odpojovacie zariadenie
• Galvanické oddelenie
• Nedochádza k starnutiu v dôsledku priepustných alebo prevádzkových prúdov
• Zapojenie do Y odolné proti chybám a prepólovaniu
• Nie je nutné predistenie
• Diaľková signalizácia stavu štandardne
• Možno použiť do všetkých fotovoltaických zariadení až do 1000 V DC (Uocstc)
• Spĺňa požiadavky noriem IEC 61643-1 a EN 61643-11
• Spĺňa požiadavky normy VDE 0185-305 diel 3 / príloha 5, ochrana proti blesku pri fotovoltických zariadeniach
